在前面的篇章中，高剪切乳化機小編介紹了透平工況、試驗流程，以及試驗過程中出現的問題及分析，下面乳化機小編繼續為大家介紹“改進措施及試驗效果。

透平實驗的改進措施及試驗效果

針對透平實驗中可能出現的突發性狀況，在不進行改動的情況下，進行了針對性的處理。

將供壓泵的位置后移，增加供壓泵到透平之間的 距離，并在透平入口增加紊流板結構，使供壓泵對透平 產生的影響降到最小。

對雙吸葉輪發生汽蝕處進行打磨，同時對導流器 內徑進行車削，如圖10、圖11所示，增大導流器與葉輪 外徑之間的面積，以減小該處的壓降，從而避免汽蝕的。

對透平轉子進行G2.5級動平衡試驗，減小轉子 不平衡量對振動的影響。

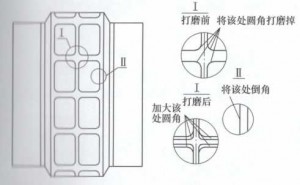

圖10 葉輪打磨位置

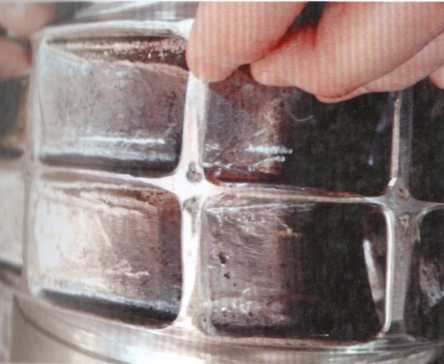

圖11葉輪打磨后

改進后的實驗效果

通過上述改動后，其振動值水平最大2.8mm/s，達到了API610規定的要求。試 驗完成后，對該泵進行拆解，葉輪及導流器處沒有新的 汽蝕痕跡，達到了預期要求。
